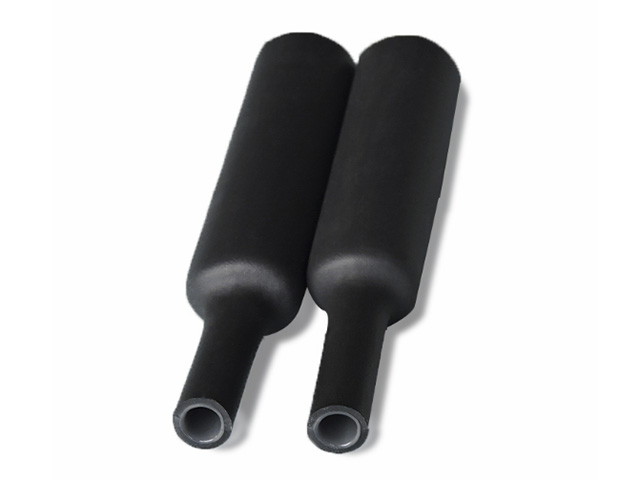

阻燃带胶厚壁管
3:1阻燃带胶厚壁管
应用
阻燃带胶厚壁管由阻燃EVA和热缩胶双层构成，外层为EVA，内层为热熔胶。带胶厚壁管具有良好的绝缘密封、防水、抗机械磨损、防潮和抗击性能等优点，同时可有效抵抗紫外线。
这种厚壁管主要应用于有阻燃要求的中低压电缆的绝缘防护，各类母线的绝缘防护，以及各类管道的防腐、耐磨保护等。
产品特点
最小起缩温度 70℃
最小终缩温度 125℃
使用温度 -45℃~125℃
热缩比例 3：1
环保标准 RoHS
阻燃类型 外层阻燃
主要材料 EVA
标准颜色 黑色（其它颜色可定做）
规格表
|
规 格（mm）
|
热缩前内径（mm）
|
热缩后尺寸（mm）
|
包装标准
|
|
最小内径
|
最大内径
|
外层壁厚
|
胶层壁厚
|
壁厚
|
米/根
|
|
9/3
|
9.0
|
3.0
|
2.0±0.20
|
0.35±0.10
|
2.30±0.25
|
1.22
|
|
13 /4
|
13.0
|
4.0
|
2.4±0.20
|
0.35±0.10
|
2.75±0.25
|
1.22
|
|
20 /6
|
20.0
|
6.0
|
2.5±0.20
|
0.40±0.10
|
2.90±0.25
|
1.22
|
|
28 /9
|
28.0
|
9.0
|
2.5±0.20
|
0.40±0.10
|
2.90±0.25
|
1.22
|
|
33 /10.2
|
33.0
|
10.2
|
3.2±0.20
|
0.40±0.10
|
3.60±0.25
|
1.22
|
|
38.1/12
|
38.1
|
12.0
|
3.4±0.25
|
0.60±0.15
|
4.00±0.30
|
1.22
|
|
43.2/12.7
|
43.2
|
12.7
|
3.8±0.30
|
0.70±0.20
|
5.00±0.35
|
1.22
|
|
55 /16
|
55.0
|
16.0
|
4.0±0.30
|
0.70±0.20
|
5.00±0.35
|
1.22
|
|
75/22
|
75.0
|
22.0
|
4.3±0.30
|
0.70±0.20
|
5.00±0.35
|
1.22
|
|
85/25
|
85.0
|
25.0
|
4.3±0.30
|
0.70±0.20
|
5.00±0.35
|
1.22
|
|
105/30
|
105
|
30.0
|
4.3±0.30
|
0.80±0.25
|
5.10±0.35
|
1.22
|
|
120/39
|
120
|
39.0
|
4.3±0.30
|
0.80±0.25
|
5.10±0.35
|
1.22
|
|
140/42
|
140
|
42.0
|
4.3±0.30
|
0.80±0.25
|
5.10±0.35
|
1.22
|
阻燃带胶厚壁管技术指标
|
性能
|
指标
|
试验方法
|
|
拉伸强度
|
≥12MPa
|
ASTM D 2671
|
|
断裂伸长率
|
≥300%
|
ASTM D 2671
|
|
热老化后强度
|
≥8.4MPa
|
158℃×168h
|
|
热老化后断裂伸长率
|
≥100%
|
158℃×168h
|
|
轴向变化率
|
-8%～+8%
|
ASTM D 2671
|
|
阻燃性
|
30秒自熄
|
SAE-AMS-DTL-23053/4
|
|
击穿强度
|
≥15kV/mm
|
IEC 60243
|
|
体积电阻率
|
≥1014Ω·cm
|
IEC 60093
|
|
