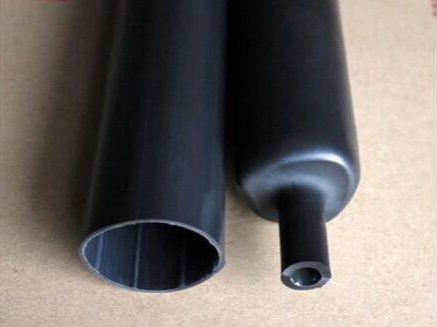

半硬带胶中壁管
3:1半硬带胶中壁管
应用
半硬带胶中壁管的外层选用质地较硬的EVA材料，内层则为热熔胶。遇热收缩后，外层的EVA可以起到可靠的绝缘和耐磨作用，而内层热熔胶则可起到防水和密封作用。
这种套管主要应用于中、低压电缆的绝缘绝缘防护，以及各类的管道的防腐、耐磨等。
产品特点
最小起缩温度 70℃
最小终缩温度 125℃
使用温度 -45℃~125℃
热缩比例 3：1
环保标准 RoHS
主要材料 半硬EVA
标准颜色 黑色（其它颜色可定做）
规格表
|
规格（mm）
|
热缩前尺寸（mm）
|
热缩后尺寸(mm)
|
包装标准
|
|
最小内径
|
最大内径
|
外层壁厚
|
平均总壁厚
|
胶层壁厚
|
米/根
|
|
Φ6.0 /2.0
|
6
|
2
|
1.4±0.20
|
1.85±0.25
|
0.45±0.10
|
1.22
|
|
Φ8.0 /2.0
|
8
|
2
|
1.4±0.20
|
1.85±0.25
|
0.45±0.10
|
1.22
|
|
Φ10.2/3.0
|
10.2
|
3
|
1.4±0.20
|
1.90±0.25
|
0.50±0.10
|
1.22
|
|
Φ12.0/3.0
|
12
|
3
|
1.4±0.20
|
1.90±0.25
|
0.50±0.10
|
1.22
|
|
Φ16.0/5.0
|
16
|
5
|
1.5±0.20
|
2.15±0.30
|
0.55±0.15
|
1.22
|
|
Φ19.1/5.6
|
19.1
|
5.6
|
1.8±0.20
|
2.40±0.30
|
0.60±0.15
|
1.22
|
|
Φ22.0/6.0
|
22
|
6
|
2.0±0.30
|
2.60±0.30
|
0.60±0.15
|
1.22
|
|
Φ25.0/8.0
|
25
|
8
|
2.4±0.30
|
2.70±0.30
|
0.95±0.20
|
1.22
|
|
Φ28.0/6.0
|
28
|
6
|
2.5±0.30
|
3.30±0.35
|
0.80±0.15
|
1.22
|
|
Φ33.0/8.0
|
33
|
8
|
2.4±0.30
|
3.30±0.35
|
0.80±0.15
|
1.22
|
|
Φ38.1/12.0
|
38.1
|
12
|
2.4±0.30
|
3.30±0.35
|
0.80±0.15
|
1.22
|
|
Φ43.2/12.7
|
43.2
|
12.7
|
2.4±0.30
|
3.30±0.35
|
0.80±0.15
|
1.22
|
|
Φ55.0/16.0
|
55
|
16
|
2.5±0.30
|
3.30±0.35
|
0.80±0.15
|
1.22
|
|
Φ65.0/19.0
|
65
|
19
|
2.9±0.30
|
3.30±0.35
|
0.80±0.15
|
1.22
|
|
Φ75.0/22.0
|
75
|
22
|
2.9±0.30
|
3.70±0.40
|
0.80±0.15
|
1.22
|
|
Φ85.0/25.0
|
85
|
25
|
3.0±0.30
|
3.70±0.40
|
0.80±0.15
|
1.22
|
|
Φ95.0/30.0
|
95
|
30
|
3.0±0.30
|
3.80±0.40
|
0.80±0.15
|
1.22
|
|
Φ115/34.0
|
115
|
34
|
3.0±0.30
|
3.80±0.40
|
0.80±0.15
|
1.22
|
|
Φ140/42.0
|
140
|
42
|
3.1±0.30
|
3.80±0.40
|
0.80±0.15
|
1.22
|
|
Φ160/50.0
|
160
|
50
|
3.1±0.30
|
3.90±0.40
|
0.80±0.15
|
1
|
|
Φ180/65.0
|
180
|
65
|
3.1±0.30
|
3.90±0.40
|
0.80±0.15
|
1
|
|
Φ200/69.0
|
200
|
69
|
3.1±0.30
|
3.90±0.40
|
0.80±0.15
|
1
|
|
Φ230/78.0
|
230
|
78
|
3.1±0.30
|
3.90±0.40
|
0.80±0.15
|
1
|
半硬带胶中壁管技术指标
|
性能
|
指标
|
试验方法
|
|
最小拉伸强度
|
14MPa
|
ASTM D 2671
|
|
最小断裂伸长率
|
4
|
ASTM D 2671
|
|
热老化后强度
|
12MPa
|
158℃×168h
|
|
最小热老化后断裂伸长率
|
3
|
158℃×168h
|
|
轴向变化率
|
-8%～+8%
|
ASTM D 2671
|
|
最小击穿强度
|
20kV/mm
|
IEC 60243
|
|
最小体积电阻率
|
1014Ω.cm
|
IEC 60093
|
|
吸水率
|
0.005
|
ASTM D 570
|
|
热冲击
|
无裂纹、无滴落
|
225℃×4h
|
热熔胶技术指标
|
性能
|
指标
|
试验方法
|
|
软化点
|
95℃±5℃
|
ASTM E 28
|
|
吸水率
|
0.5
|
ASTM D 570
|
|
剥离强度（PE）
|
≥120N/25mm
|
ASTM D 1000
|
|
剥离强度（Al）
|
≥80N/25mm
|
ASTM D 1000
|
|
