35KV中间接头（单芯、三芯）
35KV中间接头（单芯、三芯）
35KV冷缩中间接头包括单芯和三芯两种，适用于电压等级为26kv-42kv的各种电力电缆中间连接处的绝缘防护。
冷缩中间接头采用硅橡胶制成，它有着比热缩中间接头更加出色的电气防护性能，可以使线路保持在密封、绝缘的状态，使其安全可靠地运行。
（1）单芯冷缩中间接头

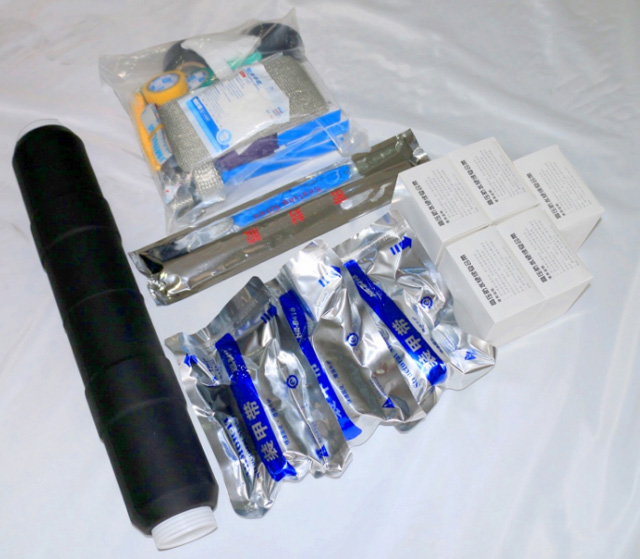

图1
|
型号规格
Type and specification
|
适用电缆截面积(mm2)Cross sectional area of applicable cable
|
|
JLS-35/1.1
|
50-95
|
|
JLS -35/1.2
|
120-185
|
|
JLS -35/1.3
|
240-400
|
|
JLS -35/1.4
|
500-630
|
（2）三芯冷缩中间接头1-core outdoor cold shrinking intermediate joint
图2
|
型号规格
Type and specification
|
适用电缆截面积(mm2)Cross sectional area of applicable cable
|
|
JLS-35/1.1
|
50-95
|
|
JLS -35/1.2
|
120-185
|
|
JLS -35/1.3
|
240-400
|
|
JLS -35/1.4
|
500-630
|
技术指标
|
项目ITEM
|
测试条件
|
|
湿态工频耐压试验(外)
West state power frequency withstard voltage test(external)
|
104kv,1min
|
|
干态工频耐压试验（内）
Dry power frequency voltage withstand test(inside)
|
117kv,5min
|
|
冲击耐压试验
Impact withstand voltage test
|
250kv1.2/50us 10次
|
|
局部放电试验
Partial discharge test
|
≤10pc(1.73U)
|
|
