10KV电缆终端（单芯户内、单芯户外、三芯户内、三芯户外）
10KV电缆终端（单芯户内、单芯户外、三芯户内、三芯户外）

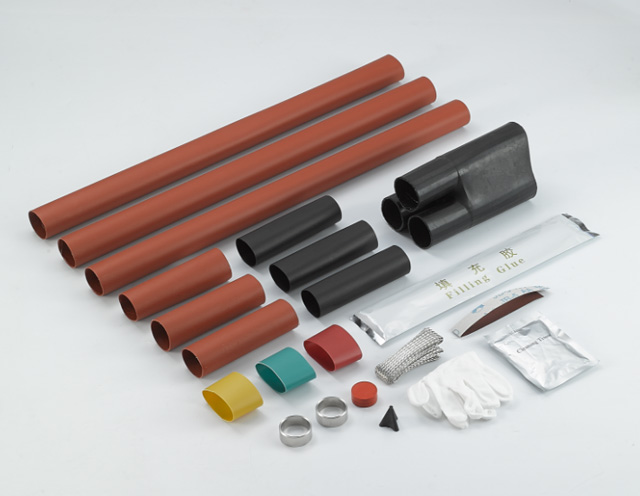

10KV热缩电缆终端主要采用EPDM材料制成，这是一种辐射交联聚烯烃，优点在于其耐臭氧、耐热、耐候性能；而内部的热熔胶则进一步确保了密封性能。
因此该系列热缩终端除了用在室内，它也非常适合用在户外，可以适用于6kV-15kV的各种电力电缆的绝缘防护。
可选型号
图1
（1）单芯热缩户内终端1-core indoor heat shrinkable terminal
|
型号规格
Type and specification
|
适用电缆截面积(mm2)
Cross sectional area of applicable cable
|
|
NSY-10 /1.1
|
25-50
|
|
NSY -10 /1.2
|
70-120
|
|
NSY -10 /1.3
|
150-240
|
|
NSY -10 /1.4
|
300-500
|
图2
（2）单芯热缩户外终端1-core outdoor heat shrinkable terminal
|
型号规格
Type and specification
|
适用电缆截面积(mm2)
Cross sectional area of applicable cable
|
|
WSY -10 /1.1
|
25-50
|
|
WSY -10 /1.2
|
70-120
|
|
WSY -10/1.3
|
150-240
|
|
WSY -10/1.4
|
300-500
|
图3
（3）三芯热缩户内终端3-core indoor heat shrinkable termina
|
型号规格
Type and specification
|
适用电缆截面积(mm2)
Cross sectional area of applicable cable
|
|
NSY-10/3.1
|
25-50
|
|
NSY -10/3.2
|
70-120
|
|
NSY -10/3.3
|
150-240
|
|
NSY -10/3.4
|
300-500
|
图4
（4）三芯热缩户外终端3-core outdoor heat shrinkable termina
|
型号规格
Type and specification
|
适用电缆截面积(mm2)
Cross sectional area of applicable cable
|
|
WSY -10/3.1
|
25-50
|
|
WSY -10/3.2
|
70-120
|
|
WSY -10/3.3
|
150-240
|
|
WSY -10/3.4
|
150-240
|
性能参数
|
项目ITEM
|
测试条件
|
|
湿态工频耐压试验(外）
West state power frequency withstard voltage test(external)
|
35kv, 1min
|
|
干态工频耐压试验（内）
Dry power frequency withstard voltage test(inside)
|
39kv, 5min
|
|
冲击耐压试验 Impact withstard voltage test
|
95kv1.2/50us 10次
|
|
局部放电试验 Partial discharge test
|
≤10pc(1.73u)
|
|
