无卤双壁管1

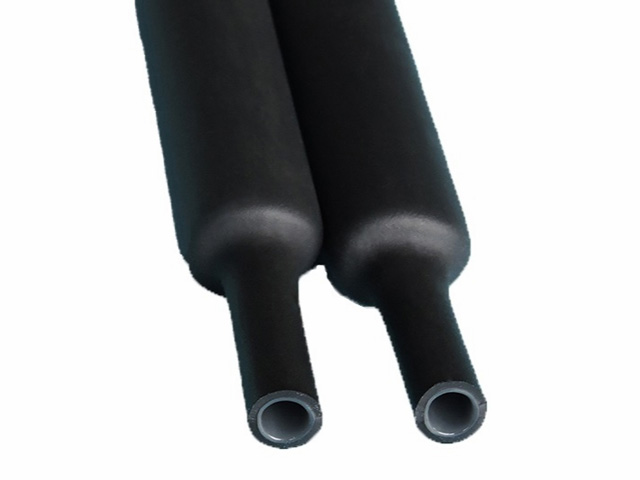

3:1无卤双壁管
应用
3:1环保双壁管由柔软阻燃聚烯烃和热熔胶双层构成，不含任何有害物质。外层为聚烯烃绝缘的阻燃材料，能效抵抗紫外线；内层为热熔胶，密封性强。
该产品可以起到防水，防腐，防漏气的作用，主要应用于各类线束、船用电线电缆的防护，此外也可以用于金属管的多股线束的捆扎固定。
主要特点
最小起缩温度 70℃
最小终缩温度 125℃
使用温度 -45℃~125℃
热缩比例 3：1
环保标准 RoHS
主要材料 EVA
标准颜色 黑色（其它颜色可定做）
规格表
| 规格 |
热缩前内径 |
热缩后尺寸(mm) |
包装标准 |
| 最小内径（mm） |
最大内径 |
总壁厚 |
胶层壁厚 |
米/盘或根 |
| Φ2.4 |
2.4 |
0.8 |
0.85±0.15 |
0.40±0.10 |
200 |
| Φ3.2 |
3.2 |
1.0 |
0.95±0.15 |
0.40±0.10 |
200 |
| Φ4.8 |
4.8 |
1.6 |
1.10±0.15 |
0.40±0.10 |
100 |
| Φ6.4 |
6.4 |
2.2 |
1.20±0.15 |
0.45±0.10 |
100 |
| Φ7.9 |
7.9 |
2.7 |
1.35±0.15 |
0.50±0.10 |
100 |
| Φ9.5 |
9.5 |
3.2 |
1.45±0.20 |
0.50±0.15 |
50 |
| Φ12.7 |
12.7 |
4.2 |
1.70±0.20 |
0.50±0.15 |
1.22 |
| Φ15.0 |
15.0 |
5.2 |
1.80±0.20 |
0.55±0.15 |
1.22 |
| Φ19.1 |
19.1 |
6.3 |
2.00±0.20 |
0.55±0.15 |
1.22 |
| Φ25.4 |
25.4 |
8.5 |
2.10±0.25 |
0.55±0.15 |
1.22 |
| Φ30.0 |
30.0 |
10.2 |
2.20±0.25 |
0.60±0.15 |
1.22 |
| Φ39.0 |
39.0 |
13.5 |
2.40±0.25 |
0.60±0.15 |
1.22 |
| Φ50.0 |
50.0 |
17.0 |
2.70±0.25 |
0.80±0.15 |
1.22 |
| Φ64.0 |
64.0 |
21.0 |
3.00±0.30 |
0.80±0.20 |
1.22 |
| Φ76.0 |
76.0 |
25.0 |
3.00±0.30 |
1.00±0.20 |
1.22 |
| Φ90.0 |
90.0 |
30.0 |
3.00±0.30 |
1.00±0.20 |
1.22 |
| Φ100 |
100 |
34 |
3.00±0.30 |
1.00±0.20 |
1.22 |
环保双壁管技术指标
| 性能 |
指标 |
测试方法 |
| 拉伸强度 |
≥10.4MPa |
ASTM D 2671 |
| 断裂伸长率 |
≥300% |
ASTM D 2671 |
| 老化后强度 |
≥7.3MPa |
158℃×168h |
| 老化后断裂伸长率 |
≥100% |
158℃×168h |
| 轴向变化率 |
-8%～+8% |
ASTM D2671 |
| 阻燃性 |
30秒自熄 |
SAE-AMS-DTL-23053/5 |
| 击穿强度 |
≥15 MV/m |
IEC 243 |
| 体积电阻率 |
≥1014Ω·cm |
IEC 93 |
热熔胶技术指标
| 性能 |
测试方法 |
指标 |
| 软化点 |
ASTM E 28 |
85±3℃ |
| 吸水率 |
ASTM D 570 |
≤0.2% |
| 剥离强度（PE） |
ASTM D 1000 |
≥120N/25mm |
| 剥离强度（铝） |
ASTM D 1000 |
≥80N/25mm |
|
