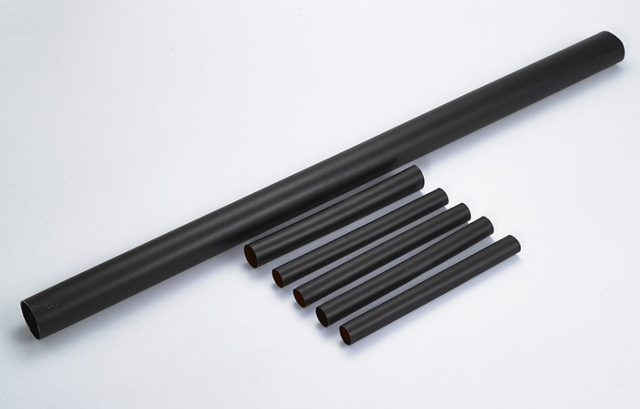

1KV-热缩中间接头（单芯、二芯、三芯、四芯、五芯）
1KV 热缩中间接头（单芯、二芯、三芯、四芯、五芯）
1KV热缩中间接头采用柔软、阻燃的EVA材料制成，适用于0.6kV-1kV各种电力电缆的绝缘防护。
电缆中间接头的故障经常是因为密封不好造成的，因此我们采用三道密封工艺来制作这个系列的中间接头，即外护层密封、内护层密封再加内绝缘管两端的密封，共三道密封。同时我们加长了绝缘管，避免在潮湿气候或下雨天时电缆表面出现爬电现象，损伤绝缘性能。
根据电缆内部构造不同，我们提供单芯、二芯、三芯、四芯、五芯五种类型的中间接头。
可选型号
（1）单芯热缩中间接头1-core heat shrinkable intermediate joint
|
型号规格
Type and specification
|
适用电缆截面积(mm2)Cross sectional area of applicable cable
|
|
JSY-1/1.0
|
10-16
|
|
JSY -1/1.1
|
25-50
|
|
JSY-1/1.2
|
70-120
|
|
JSY-1/1.3
|
150-240
|
|
JSY -1/1.4
|
300-500
|
（2）二芯热缩中间接头2-core heat shrinkable intermediate joint
|
型号规格
Type and specification
|
适用电缆截面积(mm2)Cross sectional area of applicable cable
|
|
JSY-1/2.0
|
10-16
|
|
JSY -1/2.1
|
25-50
|
|
JSY-1/2.2
|
70-120
|
|
JSY-1/2.3
|
150-240
|
|
JSY -1/2.4
|
300-500
|
（3）三芯热缩中间接头3-core heat shrinkable intermediate joint
|
型号规格
Type and specification
|
适用电缆截面积(mm2)Cross sectional area of applicable cable
|
|
JSY-1/3.0
|
10-16
|
|
JSY-1/3.1
|
25-50
|
|
JSY -1/3.2
|
70-120
|
|
JSY -1/3.3
|
150-240
|
|
JSY -1/3.4
|
300-500
|
（4）四芯热缩中间接头4-core heat shrinkable intermediate joint
|
型号规格
Type and specification
|
适用电缆截面积(mm2)Cross sectional area of applicable cable
|
|
JSY-1/4.0
|
10-16
|
|
JSY -1/4.1
|
25-50
|
|
JSY -1/4.2
|
70-120
|
|
JSY -1/4.3
|
150-240
|
|
JSY -1/4.4
|
300-500
|
（5）五芯热缩中间接头5-core heat shrinkable intermediate joint
|
型号规格
Type and specification
|
适用电缆截面积(mm2)Cross sectional area of applicable cable
|
|
JSY -1/5.0
|
10-16
|
|
JSY -1/5.1
|
25-50
|
|
JSY -1/5.2
|
70-120
|
|
JSY -1/5.3
|
150-240
|
|
JSY -1/5.4
|
300-500
|
性能测试表
|
项目ITEM
|
测试条件
|
|
湿态工频耐压试验
West state power frequency withstard voltage test
|
4kv, 1min
|
|
4h工频耐压试验
4h state power frequency withstard voltage test
|
2.4kv, 4h
|
|
